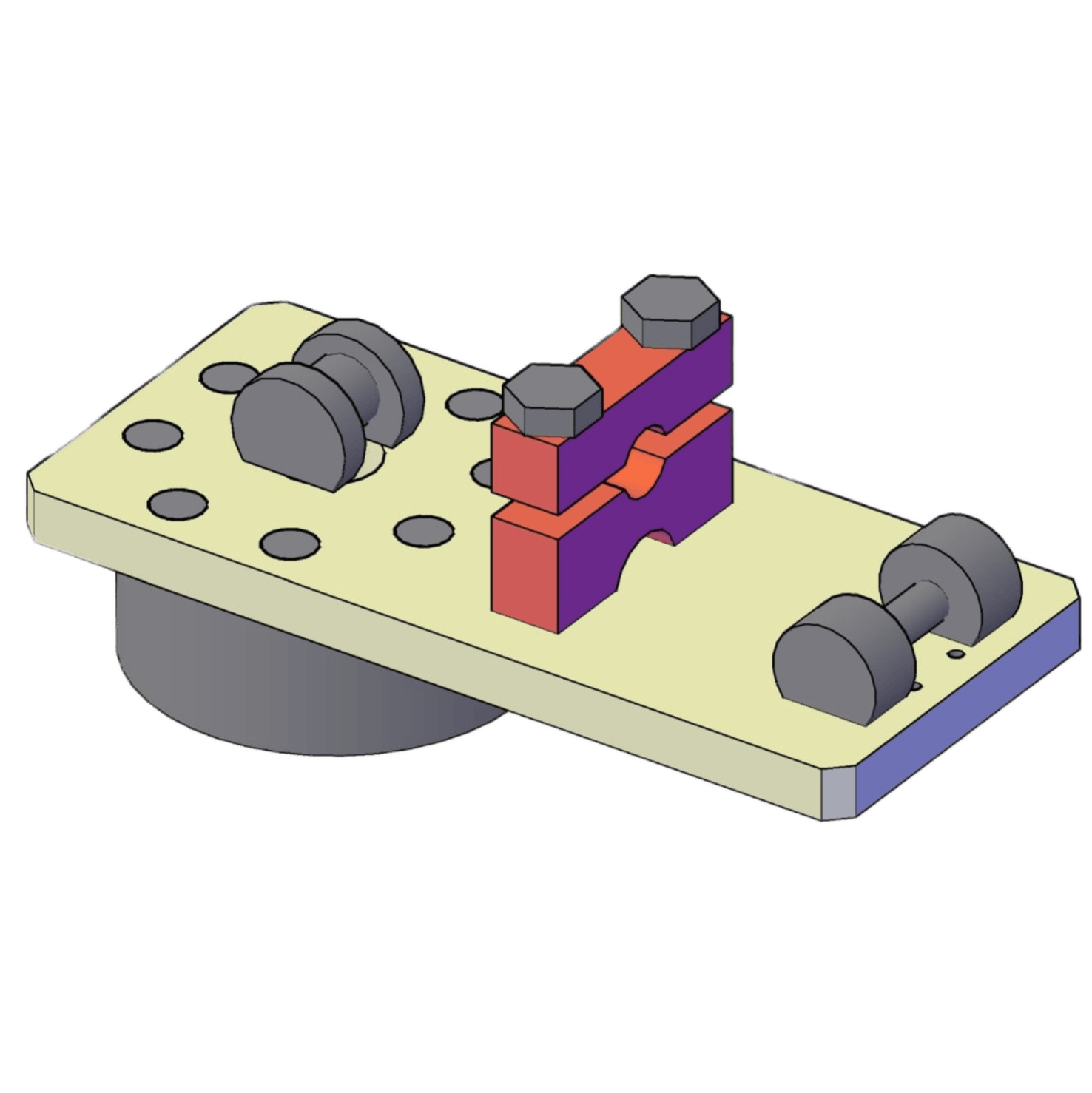

УЗТ- устройство защиты троса, разработано для защиты троса, натяжных устройств конвейеров, лебедок от повреждений возникающих вследствие перегрузки, зацепов за различные предметы. В случае возникновения внештатной ситуации во время работы оборудования, УЗТ позволяет в автоматическом режиме отключить электропривод оборудования, что сохранит Ваше оборудование!
Вторичный управляющий преобразователь имеет унифицированные выходные сигналы, а также может оснащаться интерфейсами для связи с ПЛК.
Особенности
- УЗТ компактная конструкция для монтажа на трос оборудования
- Простой монтаж на трос при помощи двух болтов.
- Широкий диапазон нагрузок.
- Работает с разными диаметрами тросов.
- Высокое быстродействие системы УЗТ+преобразователь.
Преимущества
- Используется как в новом так и действующем оборудовании.
- Минимальное время остановки действующего оборудования.
- Устройство защиты троса позволяет работать при нагрузках от 400 до 16 000 кг.
- УЗТ применяется на тросах диаметром от 8 до 36 мм.
- При превышении допустимой нагрузки на трос система мгновенно отключит привод грузоподъемного механизма.
Модельный ряд устройств защиты троса УЗТ-серии:
УЗТ-1 от 400 до 4 000 кг., УЗТ-2 от 4 000 кг до 16 000 кг.
Документация на устройство защиты троса УЗТ серии

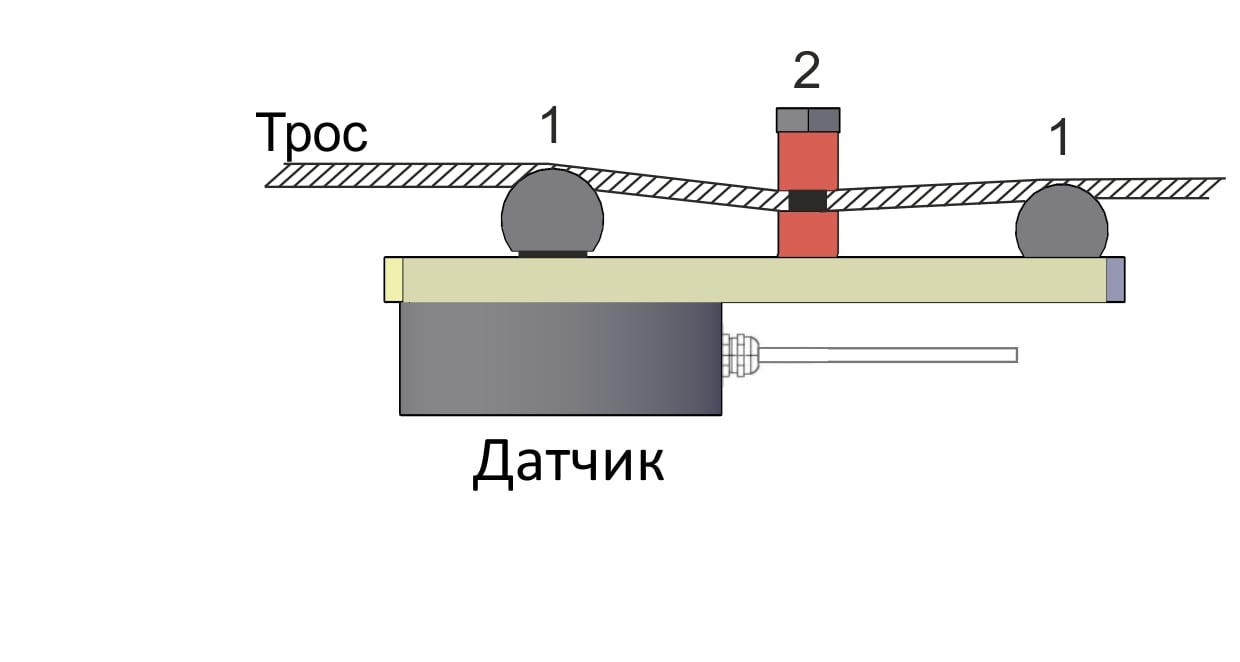

Монтаж устройства защиты троса
Зафиксируйте трос в зажиме при помощи болтов 2. В рабочем положении устройства трос прижат к опорам 1.

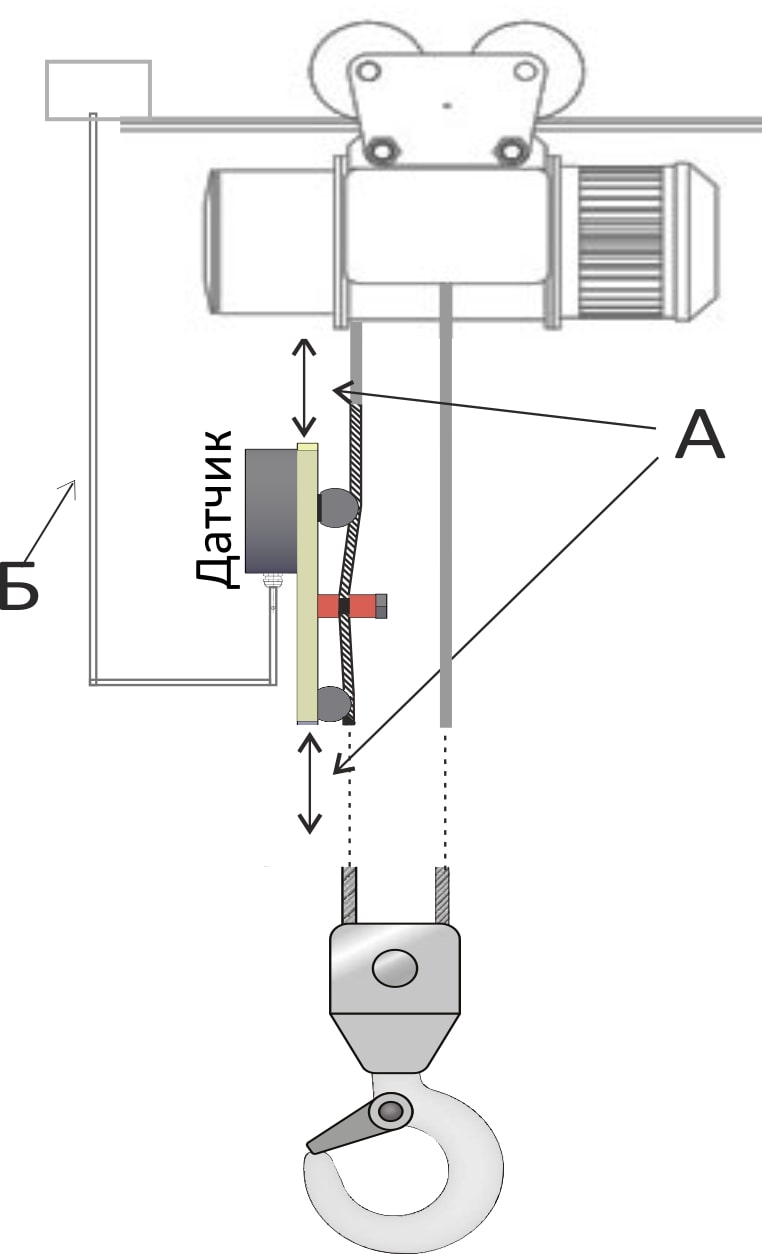

Применение устройства защиты троса на оборудовании
Узел защиты троса (УЗТ) монтируется на тросу, тензометрический датчик устройства располагается в верхней части.
Расстояние А между корпусом УЗТ и лебедкой, УЗТ и монтажным блоком должно быть не менее 30 см.
Во время монтажных работ убедитесь, что кабель Б не будет механически поврежден при работе оборудования.
УЗТ- устройство защиты троса, характеристики:
| УЗТ, артикул | УЗТ 1 | УЗТ 2 | ||
| Диаметр троса, мм | Номинал от, кг: | Номинал до, кг: | Номинал от, кг: | Номинал до, кг: |
| 8-11 (А) | 400 | 1 000 | ||
| 12-16 (Б) | 800 | 1 500 | ||
| 17-22 (В) | 1 500 | 4 000 | 4 000 | 8 500 |
| 23-28 (Г) | 4 000 | 8 500 | ||
| 29-36 (Д) | 8 500 | 16 000 | ||

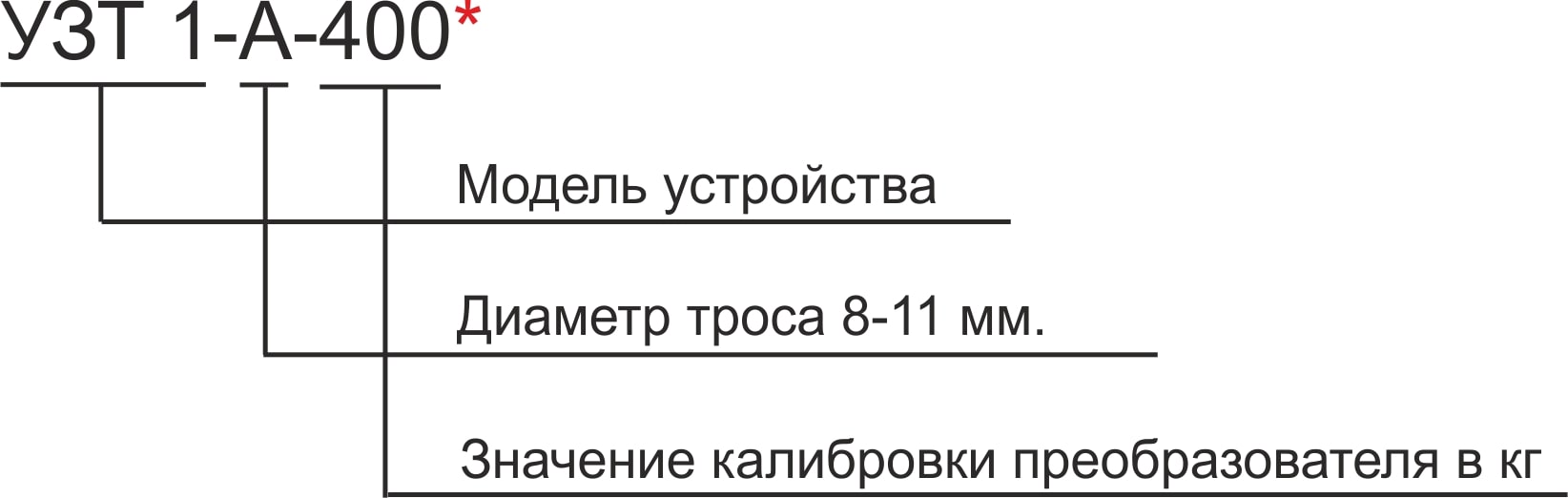

УЗТ- устройство защиты троса, пример заказа:
*— Значение калибровки преобразователя указывает нагрузку при которой преобразователь отключит электропривод. Заполняется при заказе комплекта УЗТ+преобразователь и необходимости калибровки преобразователя нашими специалистами.

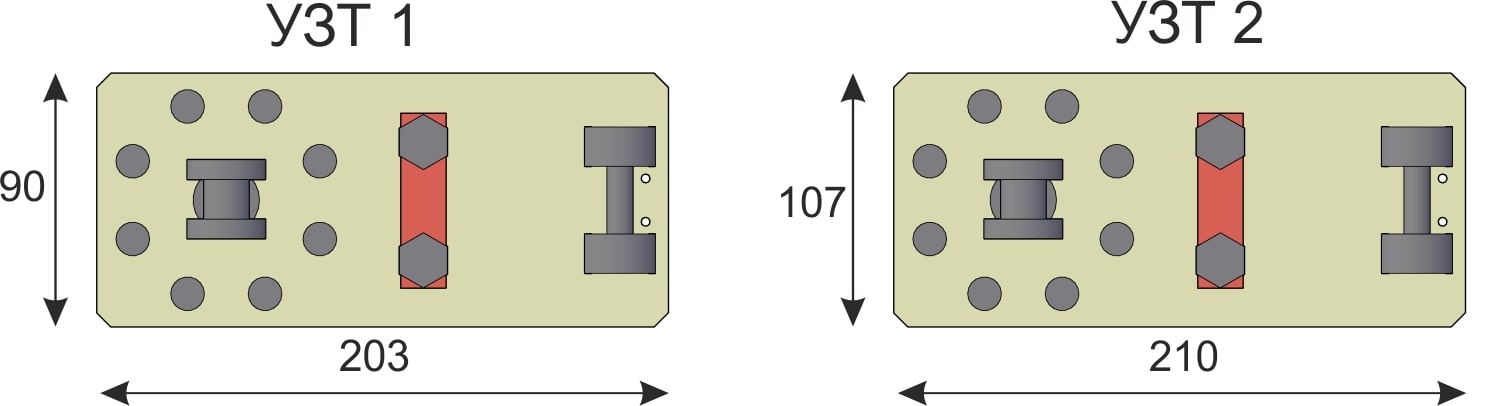

УЗТ- устройство защиты троса, габаритные размеры:
